D343H三偏心法蘭蝶閥產品特點

1.蝶閥結構簡單/緊湊/重量輕/易于安裝和拆卸/維修方便/
2.本蝶閥采用不銹鋼U型密封圈,具有一定的彈性無論在高溫,低溫的情況下,它與蝶板均具有優良的密封性;
3.本蝶閥的三維偏心距,經過嚴格的計算,多層次復合密封型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;
4.蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
5.本蝶閥結構獨特,開關僅需轉動閥桿90°即可完成.操作靈活/方便/省力/不受介質壓力的高低影響,密封性能可靠.

D343H三偏心法蘭蝶閥產品用途

本系列硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。
閥體材質:碳鋼、不銹鋼、鉻鉬釩鋼。

D343H三偏心法蘭蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
閥座密封圈	不銹鋼、多層次、聚內脂、抗磨材料
閥桿	2Cr13.1Cr13不銹鋼、鉻鋼
填料	柔性石墨

D343H三偏心法蘭蝶閥零部件參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
驅動方式	手動、蝸輪傳動、氣動、電動
適用溫度	碳鋼 :-29℃～40℃ 不銹鋼-40℃～600℃

D343H三偏心法蘭蝶閥性能參數

設計標準	GB/T12238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992；JB/T9092-1999

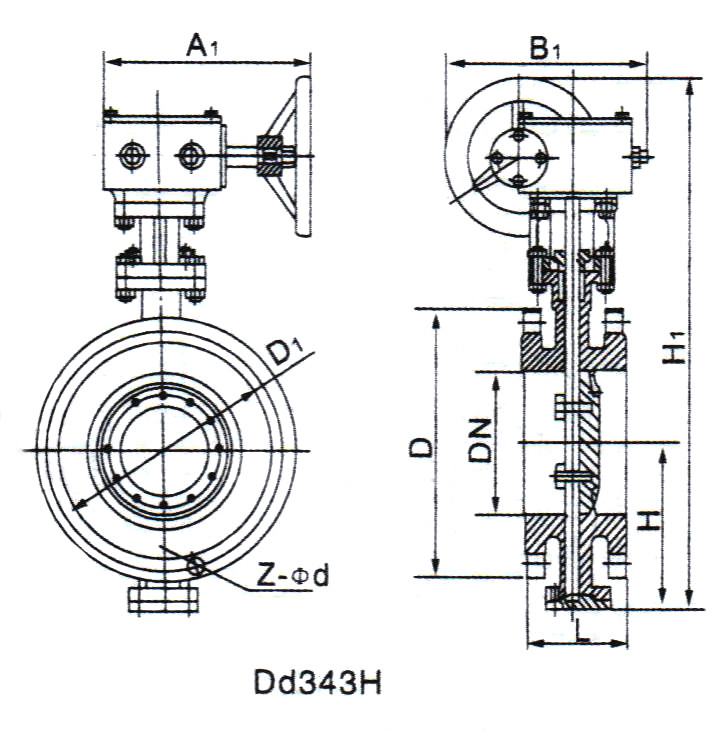

D343H三偏心法蘭蝶閥結構圖

D343H三偏心法蘭蝶閥(圖1)

D343H三偏心法蘭蝶閥安裝尺寸

公稱通徑		結構長度		外形尺寸				連接尺寸(標準值)
公稱通徑		L0		H	D343H			PN0.6MPa			PN1.0MPa			PN1.6MPa
毫米	英寸	法蘭	對夾	H	H0	A1	B1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	2	108	43	112	350	180	200	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	112	46	115	370	180	200	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	64	120	380	180	200	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	64	138	420	180	200	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	70	164	460	180	200	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	76	175	555	270	280	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	89	208	605	270	280	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	114	243	680	270	280	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	114	283	800	380	420	400	395	12-22	445	400	12-22	460	410	12-26
350	14	190	127	310	835	380	420	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	140	340	915	450	470	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	152	380	960	480	490	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	152	410	1020	480	490	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	154	470	1225	480	490	755	705	20-26	780	725	20-30	840	770	20-36
700	28	292	165	550	1355	640	660	860	810	24-26	895	840	24-30	910	840	24-36
800	32	318	190	640	1470	640	660	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	330	203	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	410	216	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	470	254	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
