閘閥

當前位置: 首頁 > 產品展示 > 閘閥

PZ973H電動刀型閘閥

產品簡介

PZ973H電動刀型閘閥 零部件參數閥體形式直通扁平鑄造閘閥公稱通徑DN50~1000mm公稱壓力PN1.0、1.6 MPa法蘭標準國標、德標、美標、日標連接形

產品型號:PZ973H
瀏覽次數:
詳細介紹在線留言
  • PZ973H電動刀型閘閥 零部件參數

閥體形式

直通扁平鑄造閘閥

公稱通徑

DN50~1000mm

公稱壓力

PN1.0、1.6 MPa

法蘭標準

國標、德標、美標、日標

連接形式

法蘭式、對夾式

閥蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、柔性石墨填料

閥板形式

垂直板式(閘板)

流量特性

近似快開型

使用溫度

≤425℃



  • PZ973H電動刀型閘閥 執行標準


設計制造

JB/T8691-1998

結構長度

GB/T1-5188.2-94

法蘭尺寸

GB/T9113.1-2000

試驗-檢驗

GB/T13927-92



  • PZ973H電動刀型閘閥 技術規范


公稱壓力PN(MPa)

殼體試驗(MPa)

密封試驗(MPa)

適用介質

1.0

1.5

1.1

煙氣、灰、渣水混合物、空氣混合物

1.6

2.4

1.8



  • PZ973H電動刀型閘閥 結構尺寸

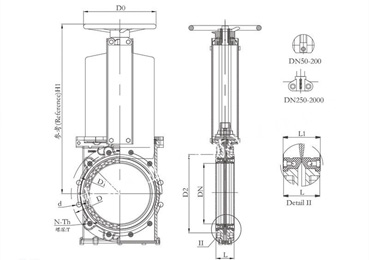

                                                           PZ973H電動刀型閘閥(圖1)

  • PN10 結構尺寸

DN

L

D

D1

D2

H

n×M

D0

50

43

160

125

100

285

4×M16

180

65

46

180

145

120

298

4×M16

180

80

46

195

160

135

315

4×M16

220

100

52

215

180

155

365

8×M16

220

125

56

245

210

185

400

8×M16

230

150

56

280

240

210

475

8×M20

280

200

60

335

295

365

540

8×M20

360

250

68

390

350

320

630

12×M20

360

300

78

440

400

368

780

12×M20

400

350

78

500

460

428

885

16×M20

400

400

102

565

515

482

990

16×M22

400

450

114

615

565

532

1100

20×M22

530

500

127

670

620

585

1200

20×M22

530

600

154

780

725

685

1450

20×M27

600

800

190

1010

950

898

2000

24×M30

680



  • PN16 結構尺寸

DN

L

D

D1

D2

H

z×M

D0

50

43

160

125

99

285

4×M16

180

65

46

185

145

120

295

4×M16

180

80

46

200

160

135

315

8×M16

220

100

52

220

180

155

365

8×M16

220

125

56

250

210

185

400

8×M16

230

150

56

285

240

210

475

8×M20

280

200

60

340

295

265

540

12×M20

360

250

68

405

355

310

630

12×M22

360

300

78

460

410

375

780

12×M22

400

350

78

520

470

435

885

16×M22

400

400

102

580

525

485

990

16×M27

400

450

114

640

585

545

1100

20×M27

530

500

127

715

650

609

1200

20×M30

530

600

154

840

770

720

1450

20×M36

600

800

190

1025

950

898

2000

24×M36

680
