H74W對夾式單瓣止回閥產品說明

產品型號：H74H/N/X/W

產品口徑：DN50-300mm

產品壓力：1-2.5Mpa

產品材質：鑄鐵、鑄鋼、不銹鋼

適用介質：水、氣、油

適用溫度：-20℃-425℃

H74W對夾式單瓣止回閥產品特點

1、結構長度短；
2、體積小、重量輕；
3、閥瓣關閉快速，水錘壓力??；
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力?。?br style="overflow-wrap: break-word; color: rgb(68, 68, 68); font-family: 宋體; font-size: 12px;"/>6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力小；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。

H74W對夾式單瓣止回閥主要零件材質

零件名稱	材料
閥體、閥瓣	碳素鋼、不銹鋼、鉻鉬鋼
吊環	碳素鋼、不銹鋼
搖臂（長型）	碳素鋼、不銹鋼、鉻鉬鋼
密封面	丁晴橡膠、不銹鋼、聚四氟乙烯、尼龍塑料

H74W對夾式單瓣止回閥主要性能參數

型號	公稱壓力（MPa）	試驗壓力Ps（MPa）		工作溫度（℃）		適用介質	閥體材質裁
		殼體	密封	軟密封	硬密封
H76X/H H46X/H	1.0	1.5	1.1	≤80或 ≤150	≤200	水、油、水（蒸汽）酸堿等介質	碳素不銹鋼、鉻鉬鋼等
	1.6	2.4	1.8
	2.5	3.8	2.8
	4.0	6.0	4.4

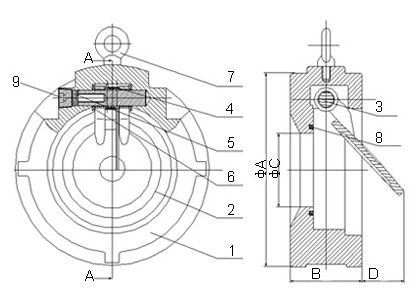

H74W對夾式單瓣止回閥主要外形尺寸及連接尺寸

DN（mm）	L	d	D
DN（mm）	L	d	Pn10	Pn16	Pn25	Pn40
50	43	25	109	109	109	109
65	46	38	129	129	129	129
80	51	46	144	144	144	144
100	64	71.5	164	164	170	170
125	70	95	194	194	196	196
150	98	114	221	221	226	226
200	127	140	275	275	286	293
250	146	188	330	331	343	355
