德標對夾止回閥PN40
產品簡介
中鼎閥業（江蘇）有限公司生產的德標對夾升降式止回閥的工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦有切換要求，則須動之靈活，這一要求較常見的機械運動更為苛刻。德標對夾升降式止回閥其主要功能水錘壓力小,閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快;對夾升降式止回閥因閥內通道成流線形，流動阻力比升蝶式止回閥小，對夾升降式止回閥適用于低流速和流動不常變化的大口徑場合;目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
設計標準 | GB/T2238-1989，DIN3202-K4 |
法蘭連接尺寸 | GB/T9113.1-2000、GB/T9115.1-2000、JB78 |
結構長度 | DIN3202-K4 |
壓力試驗 | GB/T13927-2000、API598,API6D |
名稱 | 材質 | |
ANSI/JIS/DIN | ANSI/JIS/DIN | |
閥體 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
卡盤彈簧墊 | SUS316 | SUS304 |
彈簧 | SUS304 | |
閥瓣 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |

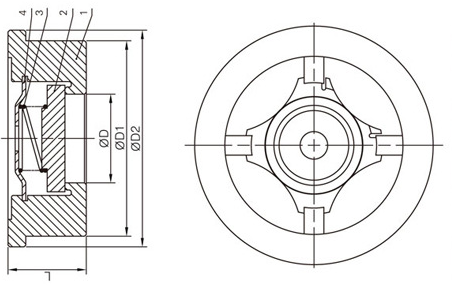

通經 | d | L | C | F | B |
1/2" | 15 | 16 | 43 | 46 | 53 |
3/4" | 20 | 19.5 | 53 | 55 | 63 |
1" | 25 | 22 | 63 | 65 | 73 |
1-1/4" | 30 | 28 | 75 | 78 | 84 |
1-1/2" | 38 | 32 | 86 | 88 | 94 |
2" | 46 | 40 | 94 | 98 | 107 |
2-1/2" | 62.5 | 46 | 115 | 118 | 126 |
3" | 78 | 50 | 130 | 134 | 144 |
4" | 96 | 60 | 152 | 154 | 164 |
5" | 117 | 82 | - | - | 190 |
6" | 148 | 102 | - | - | 217 |
