500X持壓泄壓閥產品概述

產品名稱：持壓泄壓閥

產品型號：500X

公稱通徑：DN20～DN600

結構形式：彈簧式

工作壓力：1.0MPa～1.6MPa～2.5MPa

連接方式：法蘭

適用溫度：-0oC～+80oC

功能作用：泄壓持壓

閥體材質：鑄鐵、鑄鋼、不銹鋼、黃銅

制造標準：國標GB、德國DIN、美國API、ANSI

適用介質：水、污水

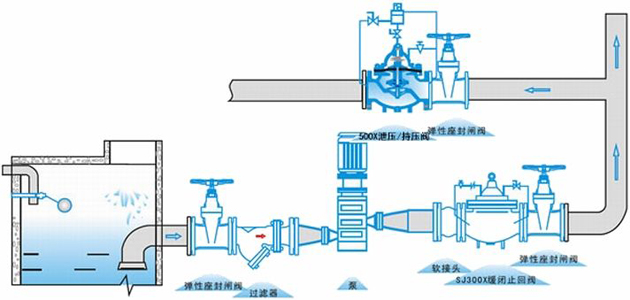

500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。500X持壓泄壓閥利用水力自動操作，就可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可保持供水路壓力在設定的穩定值之下；做持壓閥用，可保持主閥上游水壓在設定值，保持主閥上游供水壓力。DN400以上使用活塞式安全泄壓閥。500X持壓泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。500X持壓泄壓閥主要用于高層建筑、生活區等供水管網系統及城市供水工程。

500X持壓泄壓閥結構特點

500X持壓泄壓閥由主閥、泄壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。

500X持壓泄壓閥工作原理

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。
3、當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。

500X持壓泄壓閥技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

500X持壓泄壓閥主要零件

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

500X持壓泄壓閥外形尺寸

DN	L	A	A1	H	H1	F	Dmm			D1mm			D2mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	330	130	550	460	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	330	130	550	460	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	330	130	550	460	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	345	135	610	516	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	345	135	610	516	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	355	140	625	520	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	360	146	645	538	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	400	156	750	596	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	420	170	808	655	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	435	186	864	710	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	480	206	1135	805	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	530	226	1185	855	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	575	246	1325	955	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	620	275	1385	990	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	635	286	1445	1030	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	665	320	1325	905	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	695	348	1430	960	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	720	372	1565	1020	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	770	422	1755	1160	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	805	458	2230	1515	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48
